De la platformă auto la camion cu ecran LED: etapele realizării unui sistem mobil complet

Transformarea unei platforme auto într-un camion cu ecran LED presupune mult mai mult decât simpla montare a unui display pe un vehicul. Este un proiect complex, în care structura metalică, alimentarea electrică, integrarea echipamentelor și configurarea ecranului trebuie gândite ca un singur sistem.În cadrul acestui proiect am realizat o soluție mobilă, autonomă, echipată cu ecran LED și generator propriu. Camionul poate fi utilizat pentru publicitate DOOH, campanii de promovare, evenimente, transmisiuni și comunicare în locații în care nu există acces la o sursă externă de energie.Mai jos prezentăm principalele etape ale realizării proiectului.

1. Preluarea și evaluarea platformei auto

Proiectul a început cu preluarea platformei auto și verificarea caracteristicilor acesteia. Înainte de realizarea structurii, au fost analizate dimensiunile disponibile, poziția elementelor existente și modul în care greutatea întregului sistem urma să fie distribuită pe șasiu.În această etapă au fost stabilite:

• dimensiunea ecranului LED;
• poziția ecranului pe platformă;
• spațiul necesar pentru generator și echipamente;
• punctele de fixare ale structurii;
• accesul pentru mentenanță;
• traseele pentru cablurile electrice și de semnal;
• distribuția greutății pe platforma auto.

Planificarea corectă este esențială pentru obținerea unei construcții stabile, funcționale și ușor de exploatat.

2. Proiectarea structurii metalice de susținere

După măsurarea platformei, a urmat proiectarea structurii metalice pe care urma să fie montat ecranul LED.Structura trebuia să îndeplinească mai multe cerințe: să susțină în siguranță greutatea ecranului, să asigure planeitatea suprafeței de montaj și să reziste solicitărilor apărute în timpul deplasării vehiculului.Spre deosebire de un ecran instalat permanent pe o clădire, un ecran montat pe un camion este supus permanent vibrațiilor, șocurilor și schimbărilor de poziție. Din acest motiv, rigiditatea structurii și calitatea punctelor de prindere sunt foarte importante.În proiectare s-a ținut cont și de accesul ulterior la componentele ecranului, astfel încât operațiunile de verificare și mentenanță să poată fi realizate cât mai ușor.

3. Realizarea și montarea structurii metalice

Structura a fost executată conform dimensiunilor stabilite și adaptată la configurația platformei auto.Procesul a inclus debitarea și pregătirea elementelor metalice, asamblarea acestora, verificarea geometriei și fixarea structurii pe șasiu. O atenție deosebită a fost acordată alinierii, deoarece orice abatere a structurii poate influența montarea modulelor LED și aspectul final al imaginii.După asamblare, au fost verificate:

• rigiditatea structurii;
• planeitatea suprafeței de montaj;
• poziția și rezistența punctelor de prindere;
• spațiul disponibil pentru cabluri și echipamente;
• accesul pentru intervenții tehnice.

Structura a fost apoi pregătită și protejată pentru utilizarea în condiții exterioare.

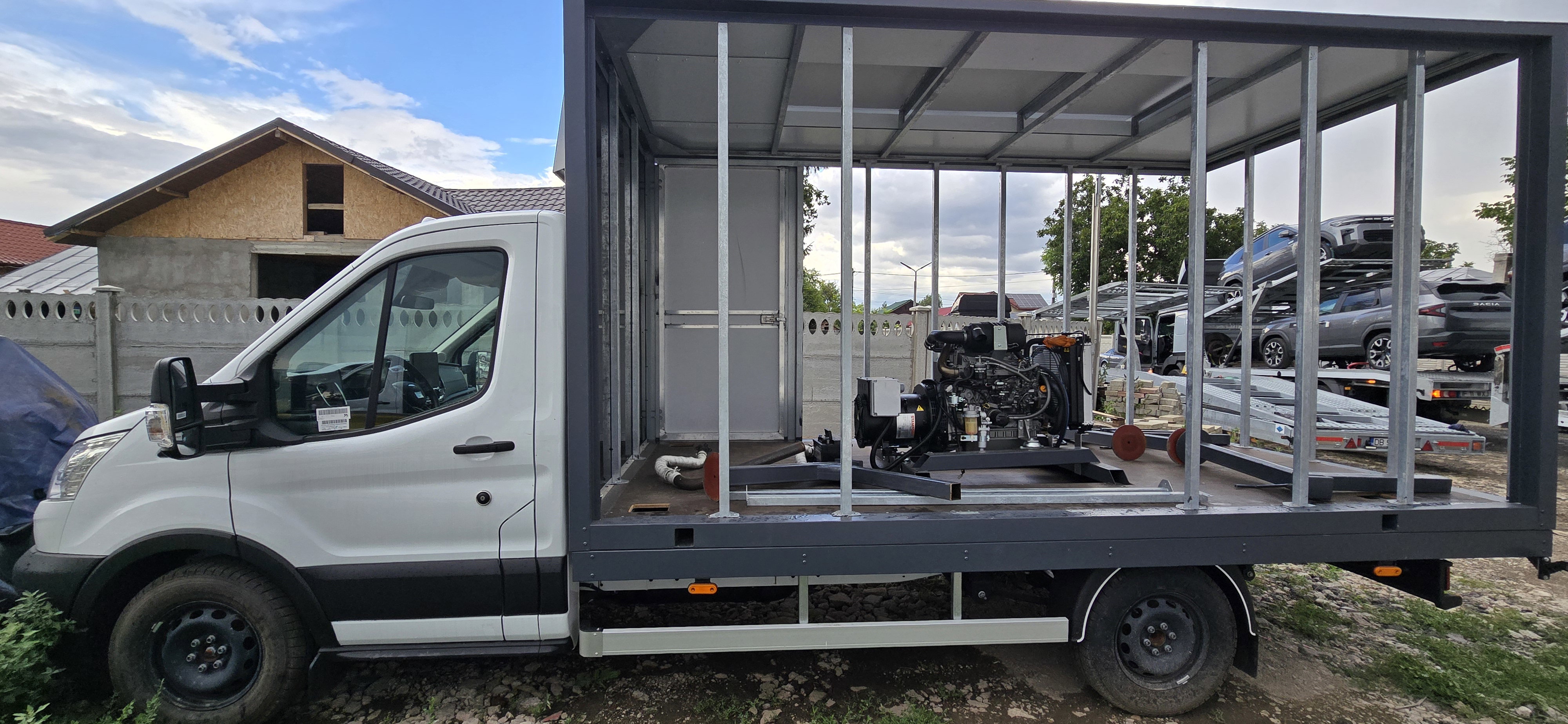

4. Instalarea generatorului electric

Pentru ca sistemul să poată funcționa independent de rețeaua electrică, camionul a fost echipat cu un generator.Puterea generatorului a fost aleasă în funcție de consumul maxim al ecranului LED și al echipamentelor auxiliare. La dimensionare trebuie păstrată și o rezervă de putere, astfel încât generatorul să nu funcționeze permanent la limita capacității sale.Montarea generatorului a presupus stabilirea unei poziții care să permită:

• fixarea sigură pe vehicul;
• ventilarea corespunzătoare;
• evacuarea căldurii și a gazelor;
• alimentarea ușoară cu combustibil;
• accesul pentru verificări și mentenanță;
• protecția față de apă, praf și vibrații.

Generatorul a fost integrat în instalația electrică a ecranului prin intermediul elementelor de protecție și distribuție necesare. Au fost pregătite circuite separate pentru ecran, sistemul de control și echipamentele auxiliare.

5. Montarea ecranului LED

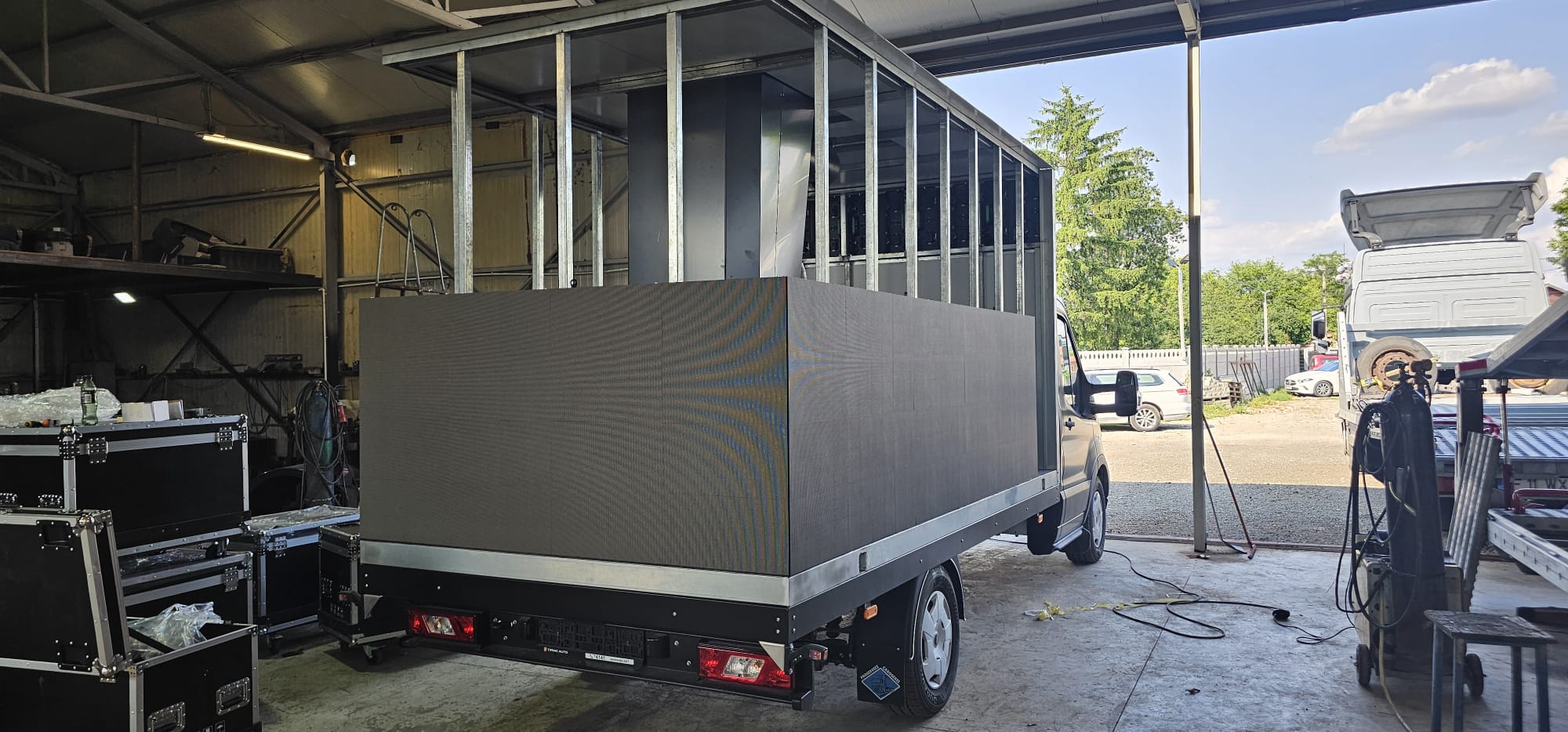

După finalizarea structurii și a sistemului de alimentare, a urmat montarea propriu-zisă a ecranului LED.Cabinetele LED au fost poziționate și fixate succesiv pe structura metalică. Pe parcursul instalării au fost verificate alinierea elementelor, distanțele dintre cabinete și continuitatea suprafeței de afișare.O montare precisă este importantă atât pentru siguranța sistemului, cât și pentru calitatea imaginii. Îmbinările incorecte pot deveni vizibile în timpul funcționării și pot afecta uniformitatea ecranului.După fixarea mecanică au fost realizate conexiunile electrice și legăturile de semnal dintre cabinete. Cablurile au fost organizate și securizate pentru a nu fi afectate de vibrațiile produse în timpul deplasării.

6. Instalarea și configurarea sistemului de control

Pentru redarea conținutului, ecranul a fost conectat la sistemul de control video. Acesta primește semnalul, îl procesează și îl distribuie către cabinetele LED.În această etapă au fost realizate:

• configurarea rezoluției ecranului;
• maparea cabinetelor și a modulelor LED;
• setarea parametrilor de funcționare;
• reglarea luminozității;
• verificarea culorilor și a uniformității;
• testarea surselor de semnal video;
• salvarea configurației sistemului.

Luminozitatea ecranului poate fi ajustată în funcție de condițiile de utilizare, pentru ca mesajele să rămână vizibile atât pe timp de zi, cât și seara.

7. Testarea și punerea în funcțiune

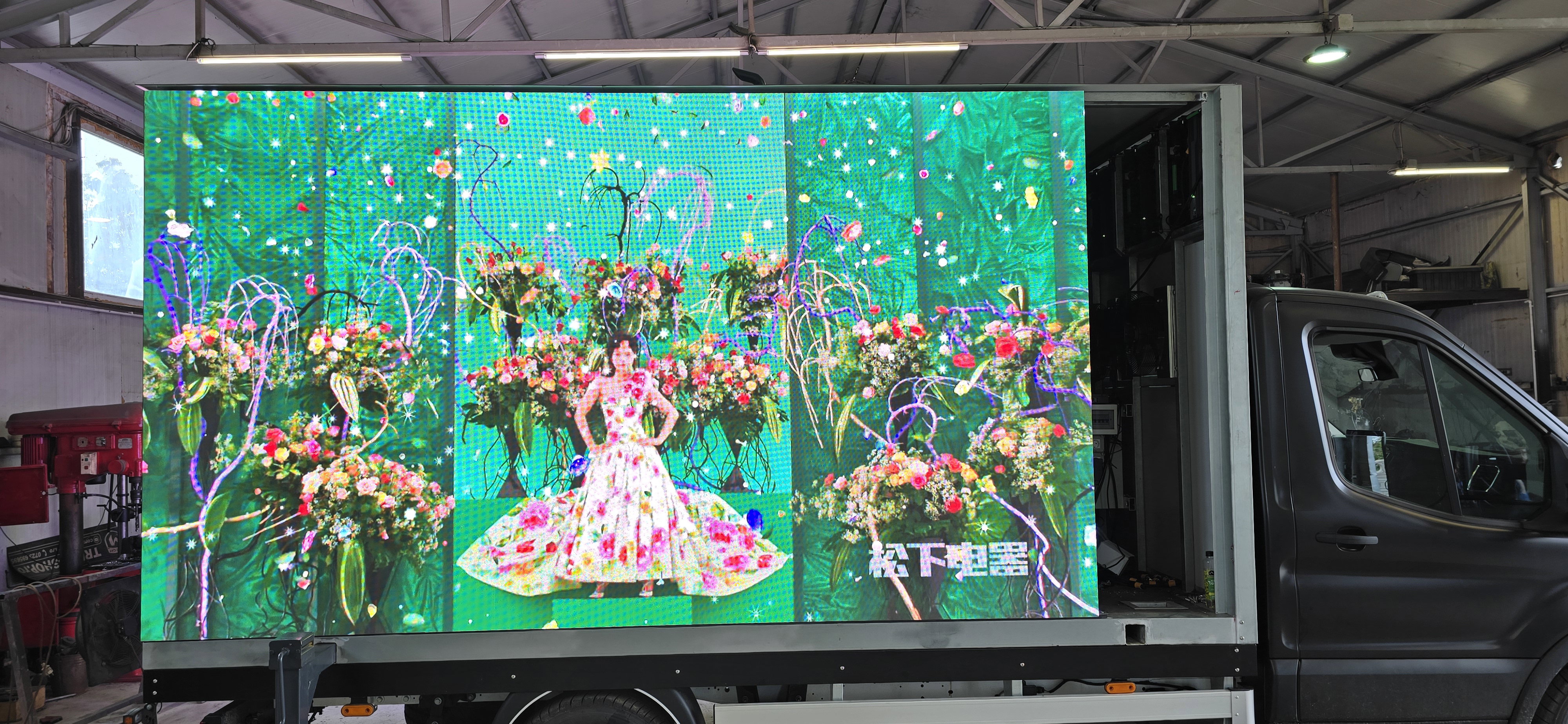

Ultima etapă a fost testarea completă a camionului cu ecran LED.Sistemul a fost pornit folosind generatorul instalat pe vehicul, iar ecranul a fost verificat în diferite condiții de funcționare. Au fost redate imagini și materiale video pentru a controla uniformitatea, culorile, luminozitatea și stabilitatea semnalului.Testele finale au inclus:

• funcționarea generatorului în sarcină;
• verificarea alimentării și a protecțiilor electrice;
• testarea tuturor cabinetelor și modulelor LED;
• verificarea semnalului video;
• controlul temperaturilor și al ventilației;
• testarea stabilității sistemului;
• verificarea elementelor mecanice și a punctelor de fixare.

Rezultatul final: o soluție LED mobilă și autonomă

După finalizarea verificărilor, sistemul a fost pus în funcțiune și pregătit pentru utilizare.

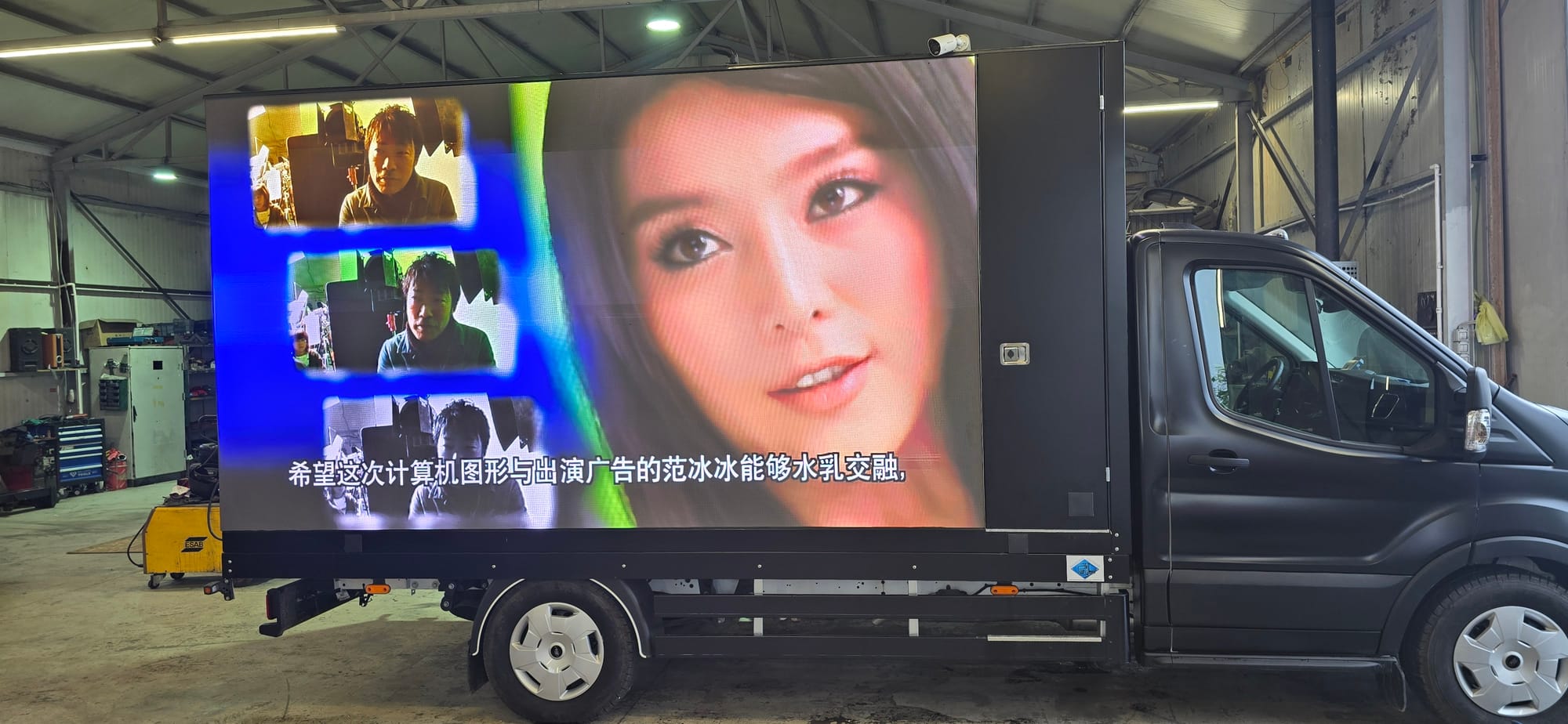

Rezultatul este un camion cu ecran LED și generator integrat, capabil să funcționeze independent în diferite locații.Soluția poate fi deplasată rapid și amplasată acolo unde este nevoie de vizibilitate imediată. Poate fi folosită pentru:

• campanii publicitare DOOH;
• promovarea brandurilor și produselor;
• evenimente publice sau private;
• festivaluri și concerte;
• transmisiuni în direct;
• campanii electorale;
• informarea publicului;
• lansări și activări de brand.

Integrarea ecranului, a structurii, a generatorului și a sistemului de control într-un singur vehicul oferă flexibilitate și reduce timpul necesar instalării în locație.Acest proiect reprezintă un exemplu al modului în care experiența tehnică și planificarea atentă pot transforma o platformă auto într-o soluție completă de comunicare vizuală mobilă.
